一 智能化水电站工业控制系统概述
智能化水电站工业控制系统是现代水电能源管理的核心架构,它集成了多种先进技术,实现水电站的高效、稳定和安全运行。该系统涵盖了多个层次和组件,从底层的传感器和执行器,到中层的控制器和数据采集器,再到上层的监控和管理系统,通过网络通信技术将这些设备紧密连接,实现数据的实时传输和协同工作。
在智能化水电站中,各种设备和系统相互协作,共同完成发电、输电和配电等任务。例如,水轮发电机组通过传感器实时监测转速、温度、压力等参数,将数据传输给控制器,控制器根据预设的算法和逻辑进行分析和决策,控制机组的启停、调速和励磁等操作,以确保发电效率和电能质量。同时,监控系统对整个水电站的运行状态进行实时监测和管理,实现远程操作和自动化控制。

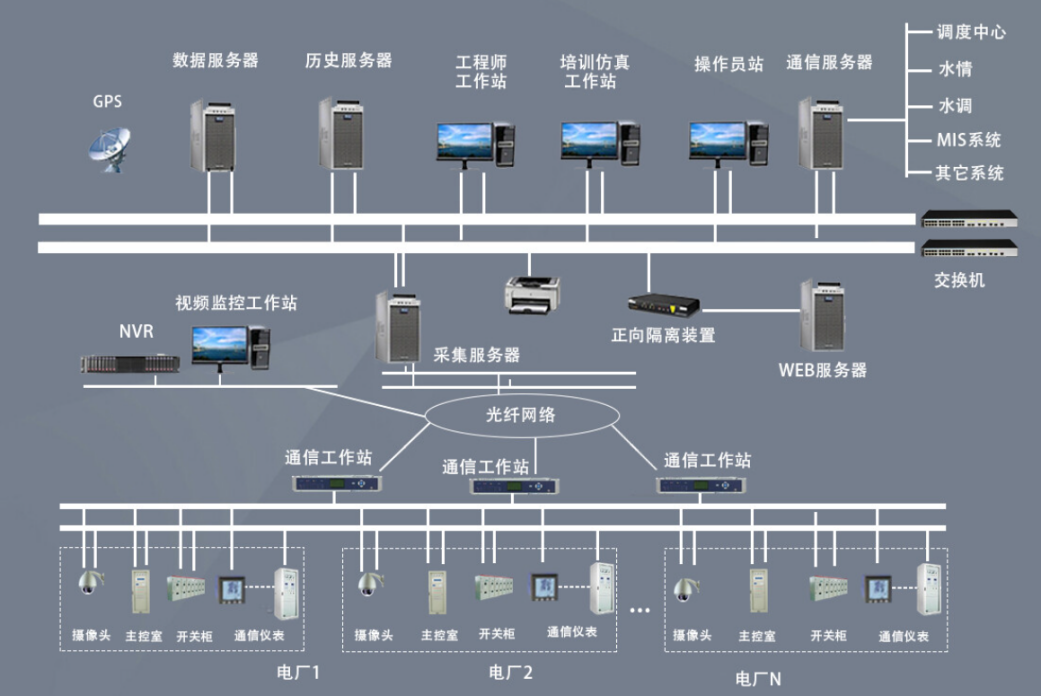

智能化水电站工业控制系统的网络架构通常包括现场总线网络、工业以太网和无线网络等。现场总线网络用于连接现场设备,如传感器、执行器和智能仪表等,实现设备之间的快速通信和数据交换。工业以太网则用于连接控制器、数据采集器和监控系统等,提供高速、可靠的数据传输通道。无线网络则用于实现远程监测和控制,方便运维人员在现场外对设备进行操作和管理。
二 智能化水电站工业控制系统中使用的工控协议
01 Modbus 协议
Modbus 是一种广泛应用于工业自动化领域的通信协议,在智能化水电站中也被大量使用。它具有简单、可靠、易于实现等优点,主要用于实现控制器与现场设备之间的通信。Modbus 协议支持多种传输方式,如串口通信(RS - 232、RS - 485)和以太网通信(Modbus TCP)。
02 IEC 60870 - 5 - 104 协议
IEC 60870 - 5 - 104 协议是基于以太网的远动通信协议,常用于智能化水电站的监控系统与远方调度中心之间的通信。该协议能够实现实时数据传输、控制命令下发和事件报告等功能,确保水电站与电网调度之间的信息交互准确、及时。
03 OPC 协议
OPC(OLE for Process Control)协议是一种工业标准接口协议,用于实现不同厂商的设备和软件之间的数据交换。在智能化水电站中,OPC 协议可以连接各种自动化设备、监控系统和管理软件,实现数据的集成和共享,提高系统的互操作性和灵活性。
04 DNP3 协议
DNP3(Distributed Network Protocol 3)协议是一种适用于分布式控制系统的通信协议,在智能化水电站的电网数据采集与监控系统中得到广泛应用。它支持主从站通信模式,能够实现高效的数据传输和远程控制,确保电网运行的可靠性和稳定性。
三 智能化水电站工业控制系统面临的安全挑战
01 网络攻击风险
随着智能化水电站与外部网络的连接日益增多,网络攻击的风险也随之增加。黑客可能利用系统漏洞、弱密码或恶意软件等手段,对水电站的工业控制系统发动攻击,如端口扫描、口令爆破、拒绝服务攻击、恶意软件注入等,导致系统瘫痪、数据泄露或设备损坏,严重影响水电站的正常运行。
02 协议安全漏洞
工业控制协议在设计时往往更注重实时性和可靠性,而对安全性的考虑相对较少,因此存在一些安全漏洞。例如,Modbus 协议缺乏身份认证和加密机制,容易遭受中间人攻击和数据篡改;IEC 60870 - 5 - 104 协议在某些情况下可能出现命令执行漏洞,攻击者可利用这些漏洞获取系统权限或干扰系统正常运行。
03 内部人员误操作或违规操作
水电站内部人员的误操作或违规操作也可能对工业控制系统造成安全威胁。例如,误删除重要系统文件、错误配置设备参数或违反安全操作规程进行非法操作等,都可能导致系统故障或数据丢失,影响水电站的安全生产。
04 供应链安全问题
智能化水电站的工业控制系统涉及众多硬件设备和软件产品,其供应链的安全性至关重要。如果供应商的产品存在安全隐患,如设备中预先植入恶意软件或后门,可能会给水电站的安全带来严重风险。此外,在设备更新和维护过程中,若不严格把控供应链环节,也容易引入新的安全威胁。
05 物理安全威胁
除了网络层面的安全威胁,智能化水电站还面临物理安全威胁,如非法入侵机房、破坏设备硬件等。这些物理攻击可能直接导致设备损坏、通信中断,进而影响水电站的正常运行。同时,物理安全与网络安全相互关联,物理安全的漏洞可能被攻击者利用,进一步扩大安全威胁的范围。
四 智能化水电站工业控制系统攻击检测技术
01 流量检测与分析技术
通过对网络流量的实时监测和分析,识别异常流量模式,如流量突然增大、异常协议流量、端口扫描等行为。这可以通过部署网络流量监测设备,收集和分析网络数据包的源 IP、目的 IP、端口号、协议类型等信息来实现。例如,利用深度报文检测(DPI)技术对网络数据包进行深度解析,不仅分析包头信息,还对应用层负载进行检查,识别出基于应用层协议的攻击行为。
02 入侵检测系统(IDS)
IDS 通过对网络流量或系统日志进行实时监测,与已知的攻击模式或异常行为特征进行比对,检测潜在的入侵行为。它可以基于特征检测、异常检测或两者相结合的方式工作。特征检测利用预先定义的攻击特征库,当检测到与特征库匹配的流量或行为时,发出警报;异常检测则通过建立正常系统行为的基线模型,对偏离基线的行为进行报警,能够检测出未知的攻击模式。
03 工业协议深度解析技术
针对水电站中使用的特定工业协议,如 Modbus、IEC 60870 - 5 - 104 等,进行深度解析。这包括对协议的功能码、数据地址、操作指令等进行详细分析,以检测协议中的异常或违规操作。例如,检查 Modbus 协议中的功能码是否合法,是否存在未经授权的写操作;对 IEC 60870 - 5 - 104 协议中的控制命令进行合法性验证,防止恶意命令的执行。
04 漏洞扫描技术
定期对工业控制系统进行漏洞扫描,检测系统中存在的安全漏洞,包括操作系统漏洞、应用程序漏洞、网络协议漏洞等。漏洞扫描工具可以模拟各种攻击手段,对系统进行全面的安全评估,并提供详细的漏洞报告和修复建议。通过及时发现和修复漏洞,可以有效降低系统被攻击的风险。
05 安全审计与日志管理
建立完善的安全审计机制,对系统中的所有操作和事件进行记录和审计。安全审计日志应包括用户登录信息、操作记录、设备配置变更、网络通信记录等内容。通过对审计日志的分析,可以追踪和调查安全事件的发生过程,查明原因,并为后续的安全改进提供依据。同时,合理的日志管理策略,如定期备份、存储期限管理等,确保审计数据的完整性和可用性。
五 博智工控安全审计系统在智能化水电站中的应用

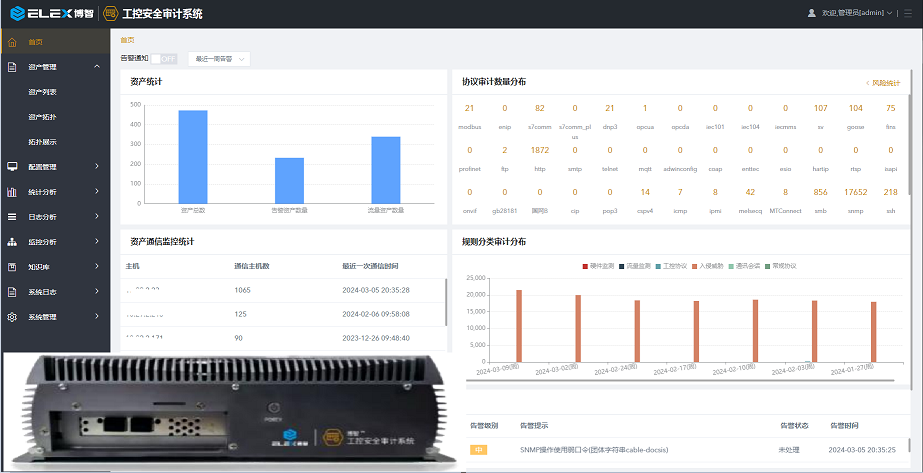

博智工控安全审计系统为智能化水电站工业控制系统提供了全面的安全防护解决方案。该系统采用旁路部署方式,对工业生产过程 “零风险”,能够实时监测与审计工控网络内部的通信流量,有效应对智能化水电站面临的各种安全挑战。
01 协议深度解析与合规检测
博智安全审计系统支持对 Modbus、IEC 60870 - 5 - 104、OPC、DNP3 等多种工控协议的深度解析。通过深度解析这些协议,系统能够对协议指令进行细致分析,确保其符合工业控制流程和安全策略的要求。例如,在对 Modbus 协议的解析中,可检查功能码的合法性、数据地址的范围以及数据值的合理性,防止非法操作和数据篡改。系统还具备协议合规检测功能,能够识别不符合协议规范的通信行为,及时发现潜在的安全风险。
02 网络攻击检测与防护
凭借其强大的攻击检测能力,博智安全审计系统能够实时监测智能化水电站网络中的各类攻击行为,如端口扫描、口令爆破、拒绝服务攻击、工控病毒木马(如 Stuxnet、havex 等)以及恶意软件传播等。系统利用恶意软件特征库、网络通信指纹库和工控网络协议语法规则库,通过特征匹配和规则分析,快速准确地识别出攻击流量,并及时发出警报。同时,系统还能对攻击行为进行溯源分析,帮助水电站运维人员迅速定位攻击源,采取有效的防护措施,保障系统安全。
03 资产识别与管理
在智能化水电站中,准确识别和管理工控资产至关重要。博智安全审计系统能够自动识别资产的厂商、类型、型号及版本等信息,涵盖了西门子、施耐德、罗克韦尔等众多知名厂商的工程师站、操作员站、HMI、PLC、DCS 等设备,以及海康、大华、华为等厂商的物联网设备。系统还能记录资产的历史连接 IP、端口、连接次数、通信频率和连接时间等详细信息,并以图形化方式进行综合分析,为资产的运行状态监测、故障排查和安全管理提供有力支持。
04 实时监控与告警响应
系统提供全方位的实时监控功能,对智能化水电站工业控制系统的运行情况、流量状况、资产连接状况以及规则告警等进行实时监测。通过可视化的界面展示,运维人员可以直观地了解系统的整体运行状态。一旦发现异常情况,系统立即发出告警,并支持多种告警方式,如声音、邮件、短信等,确保运维人员能够及时响应。同时,系统还具备告警抑制白名单功能,可根据实际需求对特定的主机或事件进行告警屏蔽,减少不必要的告警干扰,提高运维效率。
05 数据回溯与安全审计
博智安全审计系统能够对网络通信记录进行回溯分析,根据时间、IP 地址、MAC 地址、端口、协议等条件查询历史通信数据。这为安全事件的调查取证提供了有力依据,在发生安全事故后,运维人员可以通过回溯分析快速定位问题根源,查明事件经过。系统还支持对告警日志和用户行为操作日志进行安全审计,详细记录安全事件的相关信息,便于后续的追踪和分析,确保系统的安全性和合规性。
06 灵活部署与管理
针对智能化水电站的不同网络架构和应用场景,博智安全审计系统支持单机部署和分布式分级部署两种模式。单机部署适用于小型水电站或对特定区域进行监测审计的场景,操作简单灵活;分布式级联部署则可满足大型水电站或多网络边界监测审计的需求,实现统一集中检测和分析,便于统一管理和资源调配。同时,系统支持单台设备对多个流量镜像口同时进行监测审计,有效提高了监测效率和覆盖范围。
07 安全可靠的数据上报
博智安全审计系统支持 syslog、restfull、snmp trap、sftp 等多种数据上报方式,确保安全事件信息能够及时准确地传递给相关管理平台或人员。其中,sftp 数据上报符合工业互联网安全态势感知平台与企业侧对接规范,数据经过加密和压缩后生成二进制文件进行传输,保障了数据的安全性和完整性。这使得智能化水电站能够与企业整体安全管理体系紧密集成,实现安全信息的共享和协同应对。
在智能化水电站的安全防护体系中,博智工控安全审计系统发挥着不可或缺的作用。它以其先进的技术、丰富的功能和可靠的性能,为智能化水电站工业控制系统提供了全方位、多层次的安全保障,助力水电站实现安全、稳定、高效运行,在水电能源行业的数字化转型进程中,守护着智能化水电站的安全防线,为水电能源的可靠供应贡献着重要力量。
